结构光模组
LETO-3BT系列
规格参数

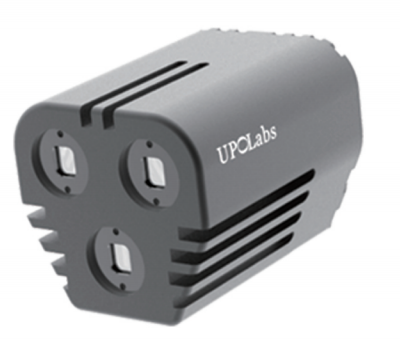

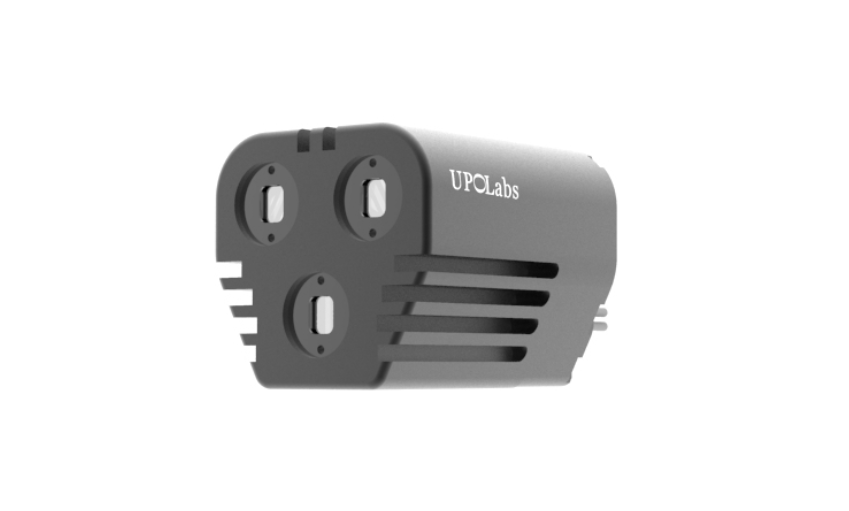

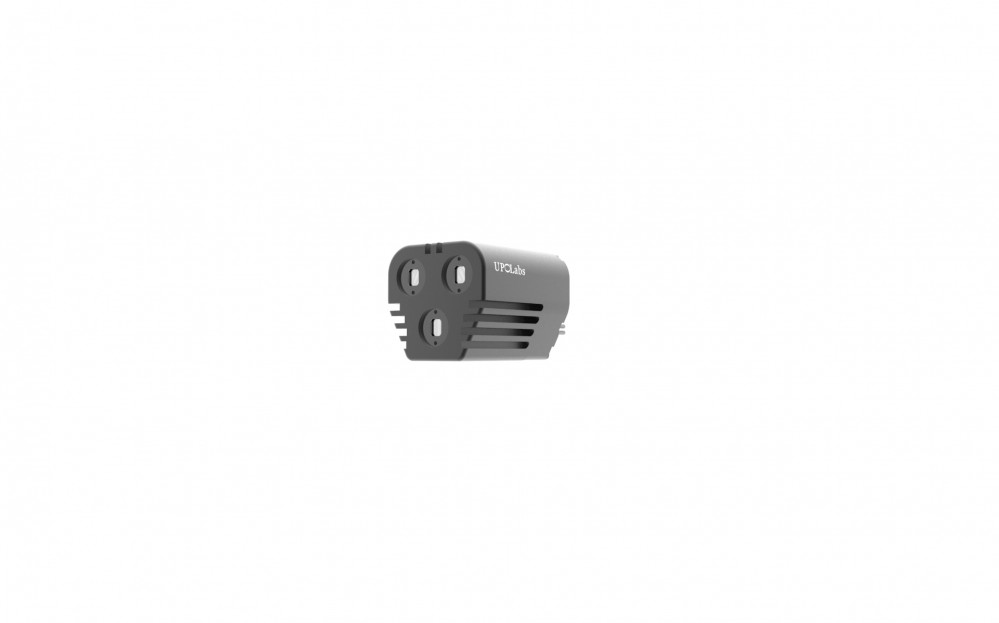

产品照片

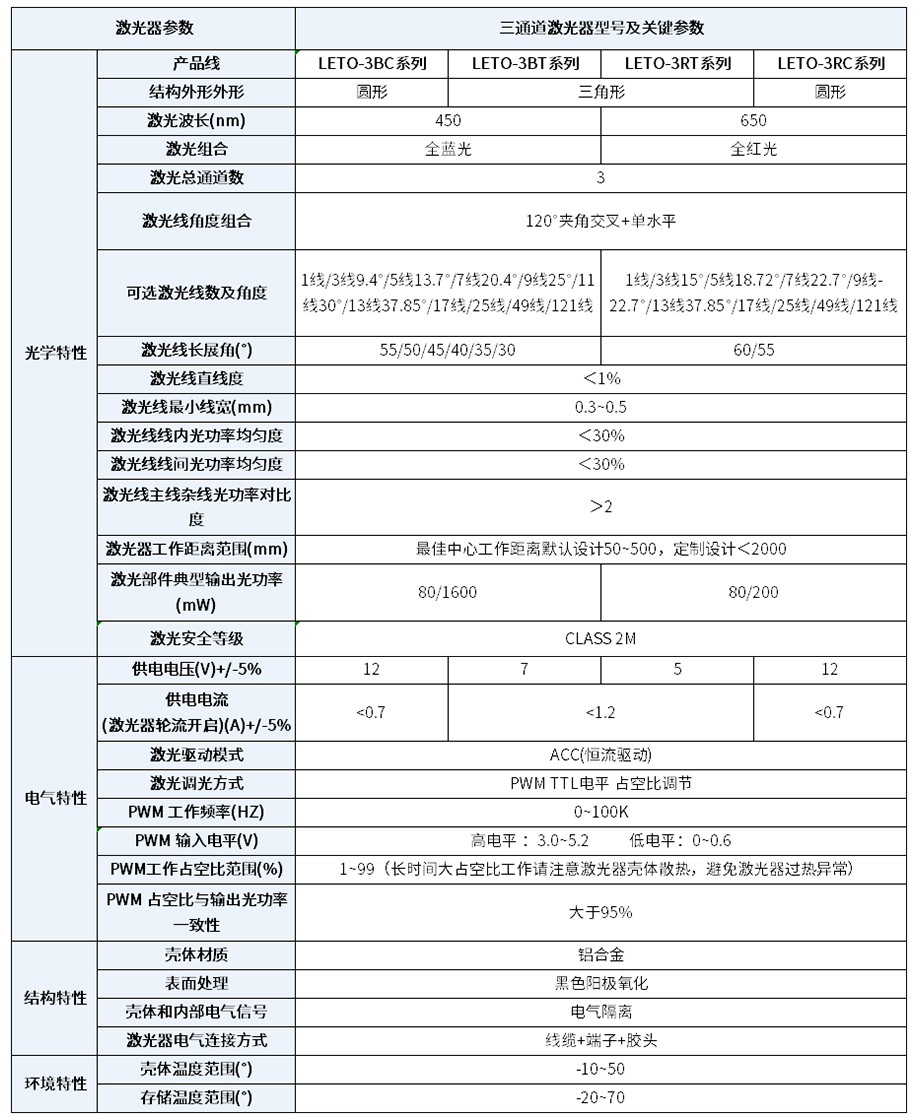

LETO-3BT系列参数
| 光学特性 | 结构外形外形 | 三角形 |
| 激光波长(nm) | 450 | |
| 激光组合 | 全蓝光 | |
| 激光总通道数 | 3 | |
| 激光线角度组合 | 120°夹角交叉+单水平 | |
| 可选激光线数及角度 | 1线/3线9.4°/5线13.7°/7线20.4°/9线25°/11线30°/ 13线37.85°/17线40°/25线/45线/121线 | |
| 激光线长展角(°) | 55/50/45/40/35/30 | |
| 激光线直线度 | >99.9% | |
| 激光线最小线宽(mm) | 0.1~0.3 | |
| 激光线内光功率均匀度 | ＞85% | |
| 激光线间光功率均匀度 | ＞85% | |
| 激光线主线杂线光功率对比度 | ＞2 | |
| 激光器工作距离范围(mm) | 最佳中心工作距离默认设计50-500，定制设计＜2000 | |
| 激光部件典型输出光功率(mW) | 80/1600 | |
| 激光安全等级 | CLASS 2M | |
| 电气特性 | 供电电压(V)+/-5% | 7 |
| 供电电流 (激光器轮流开启)(A)+/-5% | <1.2 | |
| 激光驱动模式 | ACC(恒流驱动) | |
| 激光调光方式 | PWM TTL电平 占空比调节 | |
| PWM 工作频率(HZ) | 0~100K | |
| PWM 输入电平(V) | 高电平 ：3.0~5.2 低电平：0~0.6 | |
| PWM工作占空比范围(%) | 1~99（长时间大占空比工作请注意激光器壳体散热，避免激光器过热异常） | |
| PWM 占空比与输出光功率一致性 | 大于95% | |
| 结构特性 | 壳体材质 | 铝合金 |
| 表面处理 | 黑色阳极氧化 | |
| 壳体和内部电气信号 | 电气隔离 | |
| 激光器电气连接方式 | 线缆+端子+胶头 | |
| 环境特性 | 壳体温度范围(°) | -10~50 |
| 存储温度范围(°) | -20~70 |

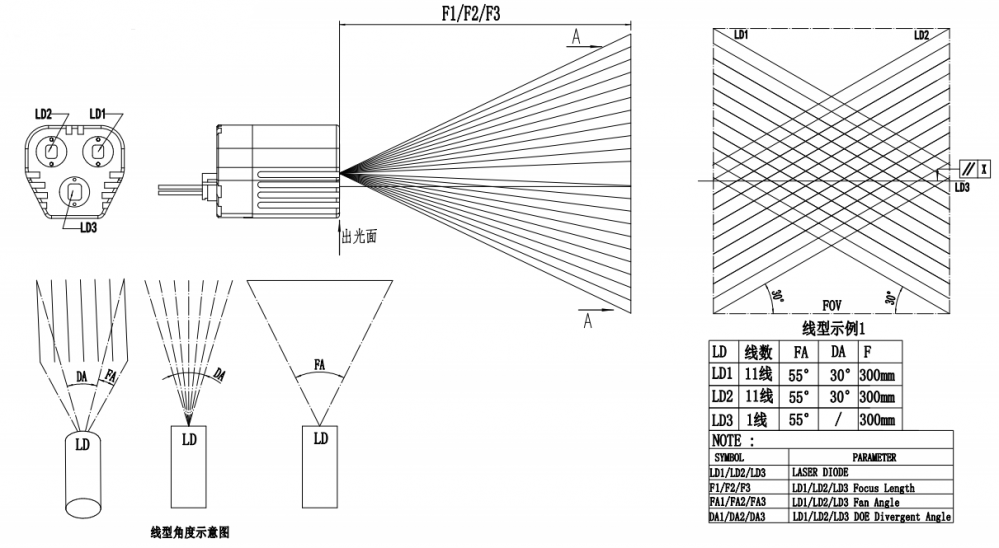

LETO-3BT系列激光线型示意图

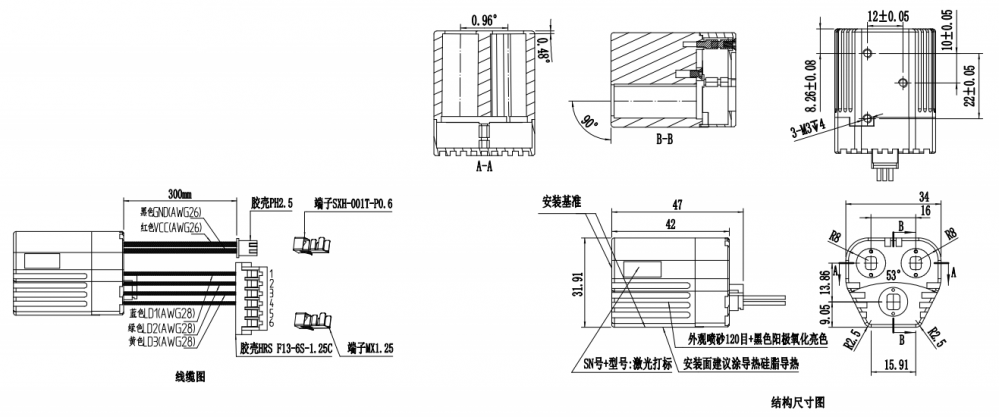

LETO-3BT系列结构图
应用场景
客户案例
