HDSLMLCC液晶控制器
规格参数
产品图片
 |  |  |

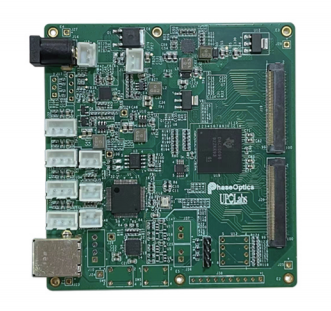

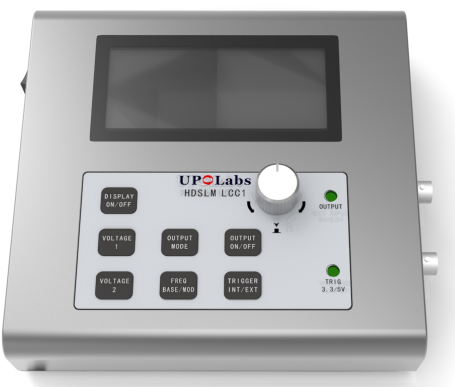

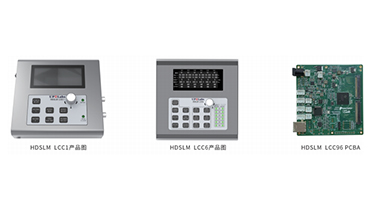

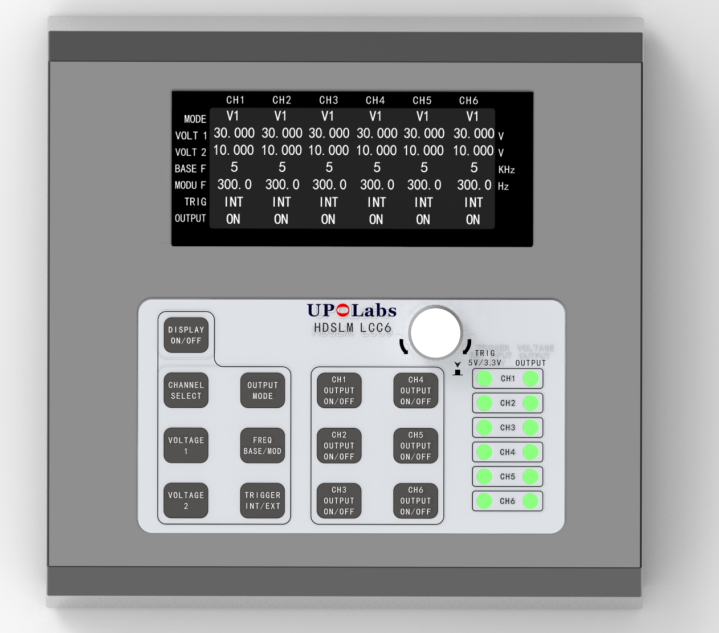

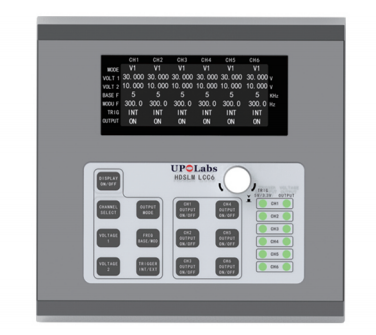

| HDSLM LCC1产品图 | HDSLM LCC6产品图 | HDSLM LCC96 PCBA图 |

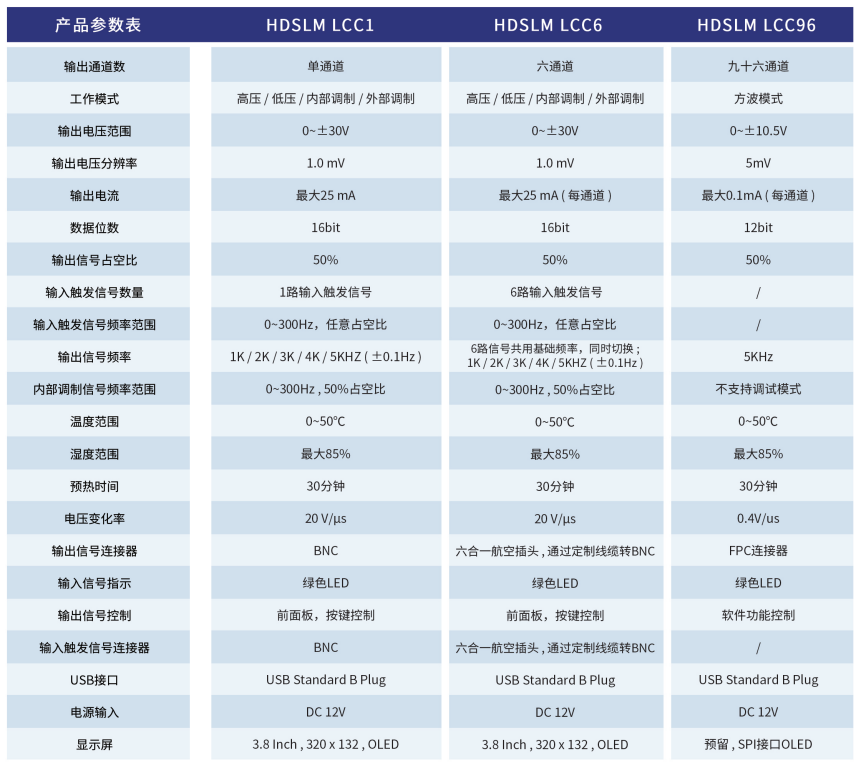

HDSLMLCC系列液晶控制器参数
| 产品型号 | HDSLM LCC1 | HDSLM LCC6 | HDSLM LCC96 |
| 输出通道数 | 单通道 | 六通道 | 九十六通道 |
| 工作模式 | 高压/低压/内部调制/外部调制 | 高压/低压/内部调制/外部调制 | 方波模式 |
| 输出电压范围 | 0~±30V | 0~±30V | 0~±10.5V |
| 输出电压分辨率 | 1.0mV | 1.0mV | 5mV |
| 输出电流 | 最大25mA | 最大25mA(每通道) | 最大0.1mA(每通道) |
| 数据位深 | 16bit | 16bit | 12bit |
| 输出信号占空比 | 0.5 | 0.5 | 0.5 |
| 输入触发信号数量 | 1路输入触发信号 | 6路输入触发信号 | / |
| 输入触发信号频率范围 | 0~300Hz,任意占空比 | 0~300Hz,任意占空比 | / |
| 输出信号频率 | 1K/2K/3K/4K/5KHz(±0.1Hz) | 6路信号共用基础频率，同时切换；1K/2K/3K/4K/5KHz(±0.1Hz) | 5KHz |
| 内部调制信号频率范围 | 0~300Hz,50%占空比 | 0~300Hz,50%占空比 | 不支持调试模式 |
| 温度范围 | 0~50℃ | 0~50℃ | 0~50℃ |
| 湿度范围 | 最大85% | 最大85% | 最大85% |
| 预热时间 | 30分钟 | 30分钟 | 30分钟 |
| 电压变化率 | 20V/μs | 20V/μs | 20V/μs |
| 输出信号连接器 | BNC | 六合一航空插头，通过定制线缆转BNC | FPC连接器 |
| 输入信号指示 | 绿色LED | 绿色LED | 绿色LED |
| 输出信号控制 | 前面板，按键控制 | 前面板，按键控制 | 软件功能控制 |
| 输入触发信号连接器 | BNC | 六合一航空插头，通过定制线缆转BNC | / |
| USB接口 | USB Standard B Plug | USB Standard B Plug | USB Standard B Plug |
| 电源输入 | DC 12V | DC 12V | DC 12V |
| 显示屏 | 3.8Inch,320x132,OLED | 3.8Inch,320x132,OLED | 预留，SPI接口OLED |
工作模式

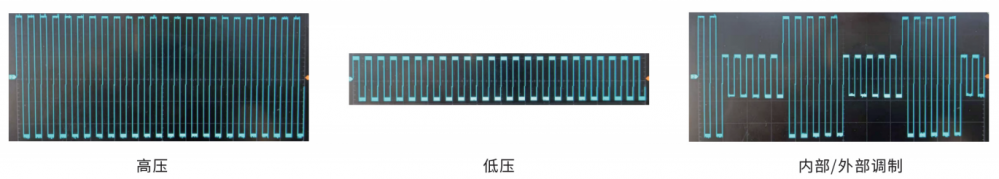

HDSLM LCC 一共有四种工作模式，分别是高压/低压/内部调制/外部调制模式

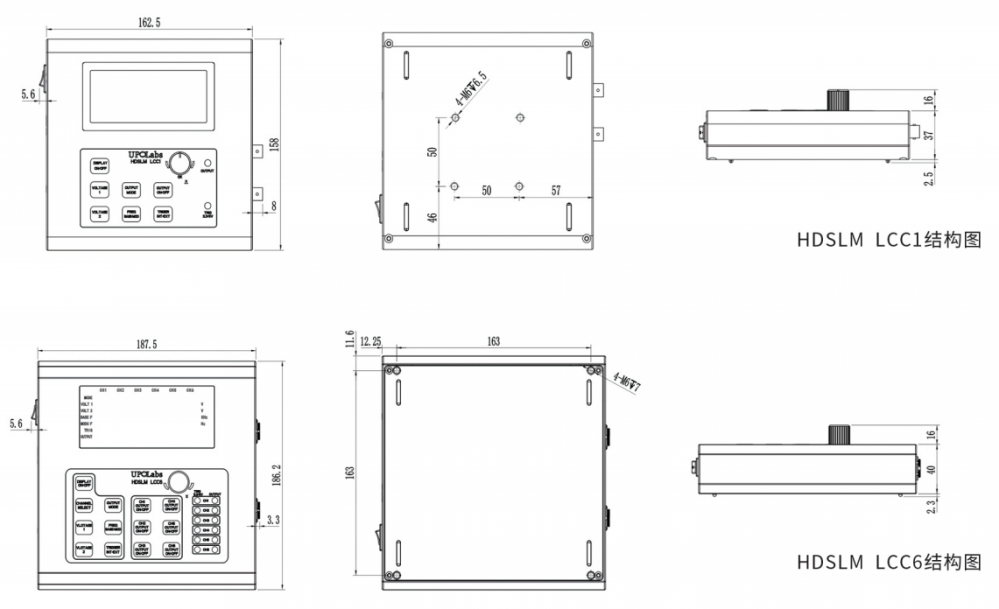

HDSLM LCC 系列液晶控制器结构图
