多线激光器模组
LETO系列多线激光模组主要用于三维测量领域,作为手持三维扫描设备激光光源使用。UPOLabs已经与国内大部分手持三维测量设备厂家共同合作研发多年,先后推出了3线、5线、7线、9线、11线、13线等规格的多线激光器,产品迭代快速,从DOE设计、加工检测到光型质量评价都积累了丰富经验

华中&华南地区

赵先生

15602880695
华东地区

解先生

15921990833
华北&东北地区

黎女士

18519932198
规格参数

为什么选择UPOLabs

  • 产品迭代多年,伴随手持三维扫描仪市场需求而生,研发经验丰富,能对接设备研发商一起解决问题;
  • 熟悉DOE设计和加工,能提前根据您的研发需求和市场进行探索性开发;
  • 检测设备自主化,能适时应对您的快速增长;
  • 专注产品品质而非市场规模,是有志于打造技术领先品牌商的不二选择;

产品参数指标

参数 属性说明
波长 450nm、658nm,+-10nm;
模式 3X3X1;5X5X1;7X7X1;9X9X1;
光斑形态 线激光,横截面>90%高斯分布吻合性
功率大小

50mw~800mW

线长展角 54°~60°可选;
PWM外调制 TTL >36KHz; 5%~100%占空比
最小线径宽 0.1mm@300mm焦距;0.06mm@300mm焦距;
焦距位置 200mm~400mm可选;焦距误差+-1mm
景深范围 <0.1mm线宽+-10mm;<0.5mm线宽+-100mm 视焦距不同略有差异,以实测为准;
线间距角 22.7°、25.6°或定制角度;
多线不均匀性 计算方式:光功率(Max-Min)/(Max+Min)    A级品:<=6%不均匀性B级品:<=20%不均匀性;
线展开方向均匀性 整体:>90%;无两端亮度或暗区;
供电电压 DC5V、7V、12V皆可,推荐红色DC 5V、蓝色DC 7V或统一12V;
结构尺寸 长度42mm;可定制散装12mm直径外壳自行组装;另提供定制版本
电缆规格 300mm/420mm;可定制;带端子;

注意事项

  • 该类型激光器不支持常亮改变功率输出的模式改变亮度。采用恒定功率值,然后通过调整开关时间占空比来改变亮度;
  • 请务必定义好需求,我们产品与您设备测量精度不完全正相关,算法精度不全依赖激光器,请客户重点关注自身算法;
  • 请关注产品本身,我们不参与设备商价格竞争或产品竞争,以您自身需求指标为准,全球统一价格供货;

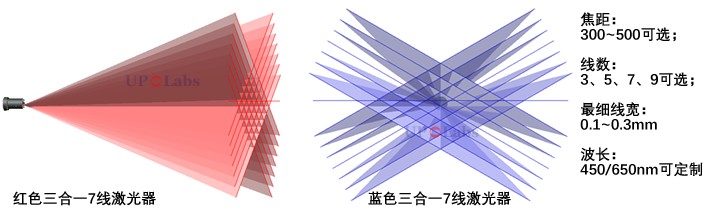

模型示意图:
多线激光器
实拍效果图:
多线激光器

更多详细信息,请联系公司技术人员,网站参数仅供参考,请以最终产品合同为准;
